Caractéristiques :
-

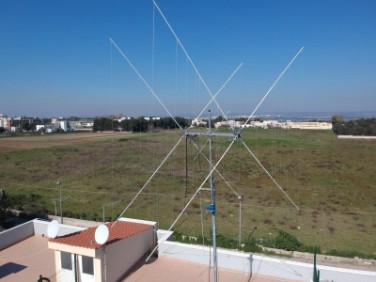

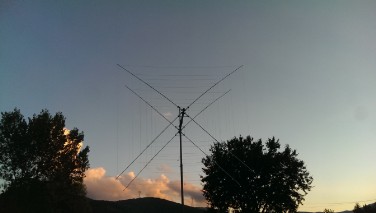

QUAD 2 éléments – 5 bandes : 14/18/21/24/28MHz
-
14 MHz – Gain : 12 dBi, Rapport AV/AR : 22 dBi
-
18 MHz – Gain : 11.8 dBi, Rapport AV/AR : 24 dBi
-
21 MHz – Gain : 11.4 dBi, Rapport AV/AR : 25 dBi
-
24 MHz – Gain : 11.3 dBi, Rapport AV/AR : 33 dBi
-
28 MHz – Gain : 11.9 dBi, Rapport AV/AR : 21 dBi
-
-
Puissance admissible : 5 kW
-
Eléments filaires en alu tressé 30×0.51 mm, Ø 3.1 mm, 6 mm²
-
Supports filaires brevetés sans perçage des bras
-
5 points d’alimentation séparés :
-
Adaptation par stubs coax 75 Ohms (non -fournis) pour les bandes 14 à 24 Mhz
-
Alimentation directe en 50 Ohms pour la bande 28 Mhz
-
-
4 bras en fibre de verre
-
Support central acier inox 316, découpé au laser
-
Dimensions du boom : 2.55 m (Tube 70×70 mm épaisseur 2 mm)
-
Coupleur boom/mât ; Double platine alu épaisseur 8 mm
-
Rayon de rotation : 2.95 m
-
Charge au vent : 0.7 m²
-
Poids : 23.2 Kg
Croisillon central en acier Inox 316, découpé au laser :
Platine de raccordement du cadre rayonnant au coaxial :
Support d’élément filaire breveté (pas de percement du bras) :
Élément de couplage du boom (acier Inox) :
Couplage boom / mât (platines 8 mm épaisseur) :
