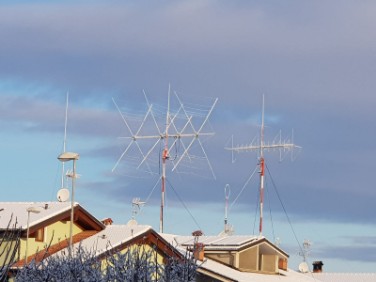

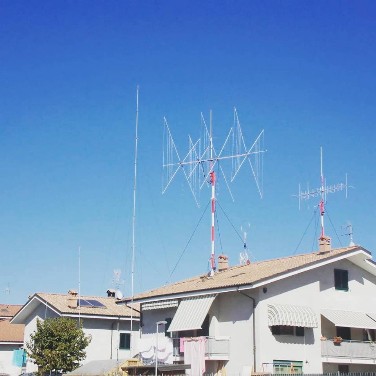

Caractéristiques :
-
3 éléments sur 14, 18 et 21 MHz 4 éléments sur 24 et 28 MHz
-
QUAD 3 éléments – 5 bandes : 14/18/21/24/28MHz
-
14 MHz – Gain : 13.2 dBi, Rapport AV/AR : 15.5 dBi
-
18 MHz – Gain : 12.8 dBi, Rapport AV/AR : 25.1 dBi
-
21 MHz – Gain : 12.8 dBi, Rapport AV/AR : 35.2 dBi
-
24 MHz – Gain : 13 dBi, Rapport AV/AR : 11 dBi
-
28 MHz – Gain : 13.9 dBi, Rapport AV/AR : 30.2 dBi
-
-
Puissance admissible : 5 kW
-
Eléments filaires en alu tressé 30×0.51 mm, Ø 3.1 mm, 6 mm²
-
Supports filaires brevetés sans perçage des bras
-
5 points d’alimentation séparés
-
Alimentation directe en 50 Ohms pour toutes les bandes
-
Bras en fibre de verre
-
Support central acier inox 316, découpé au laser
-
Dimensions du boom : 5.60 m (Tube 70×70 mm épaisseur 2 mm)
-
Coupleur boom/mât ; Double platine alu épaisseur 8 mm
-
Rayon de rotation : 3.94 m
-
Charge au vent : 1.35 m²
-
Poids : 45 Kg
Croisillon central en acier Inox 316, découpé au laser :
Platine de raccordement du cadre rayonnant au coaxial :
Support d’élément filaire breveté (pas de percement du bras) :
Élément de couplage du boom (acier Inox) :

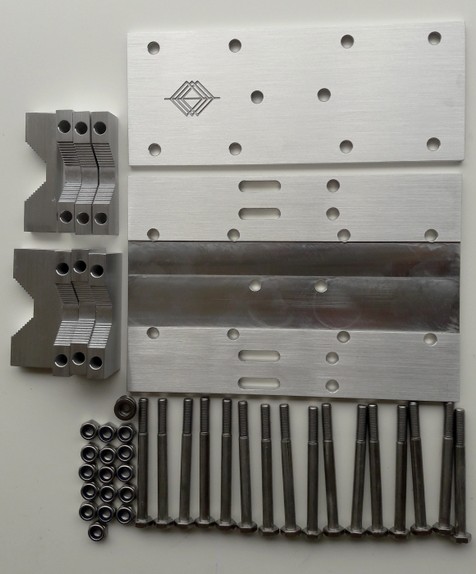

Couplage boom / mât (platines 10 mm épaisseur) :
