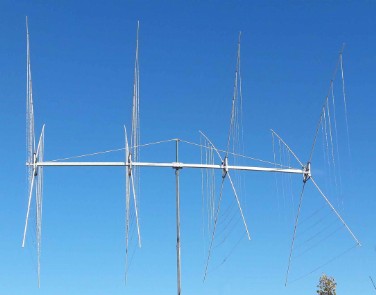

4 Elém. 5 bandes 14/18/21/24/28MHz

Caractéristiques :

• QUAD 4 éléments –  5 bandes : 14/18/21/24/28MHz

  • 14 MHz –  Gain : 14 dBi,  Rapport AV/AR : 46.3  dBi

  • 18 MHz –  Gain : 15.9 dBi,  Rapport AV/AR : 13.9 dBi

  • 21 MHz –  Gain : 13.4 dBi,  Rapport AV/AR : 22.1 dBi

  • 24 MHz –  Gain : 14.1 dBi,  Rapport AV/AR : 26.6 dBi

  • 28 MHz –  Gain : 15.3 dBi,  Rapport AV/AR : 21.8 dBi

• Puissance admissible :  5 kW

• Eléments filaires en alu tressé 30×0.51 mm,  Ø 3.1 mm, 6 mm²

• Supports filaires brevetés sans perçage des bras

• 5 points  d’alimentation séparés

• Alimentation directe en 50 Ohms pour toutes les bandes

• Bras en fibre de verre

• Support central acier inox 316, découpé au laser

• Dimensions du boom : 8.20 m (Tube 70×70 mm épaisseur 2 mm)

• Coupleur boom/mât ; Double platine alu épaisseur 10 mm

• Rayon de rotation : 4.93 m

• Charge au vent : 1.5 m²

• Poids : 64 Kg

Croisillon central en acier Inox 316, découpé au laser :

Platine de raccordement du cadre rayonnant au coaxial :

Support d’élément filaire breveté (pas de percement du bras) :

Élément de couplage du boom (acier Inox) :

Couplage boom / mât (platines 10 mm épaisseur) :
