Produit fabriqué en France par Zenith AntennesLa désadaptation et la dissymétrie des antennes conduit à l’apparition d’un courant de gaine sur la ligne d’alimentation. Cela génère plusieurs conséquences indésirables telles que la déformation du lobe de rayonnement et la baisse des performances de l’antenne, mais également des effets sur l’environnement de la station d’émission :
-
Présence de HF ressentie sur l’équipement intérieur (micro, chassis des appareils, etc..)
-
Dysfonctionnement des équipements électriques domestiques (éclairage, téléviseur, etc..)
-
Déconnexion des équipements en réseau (box internet, ordinateur, etc..)

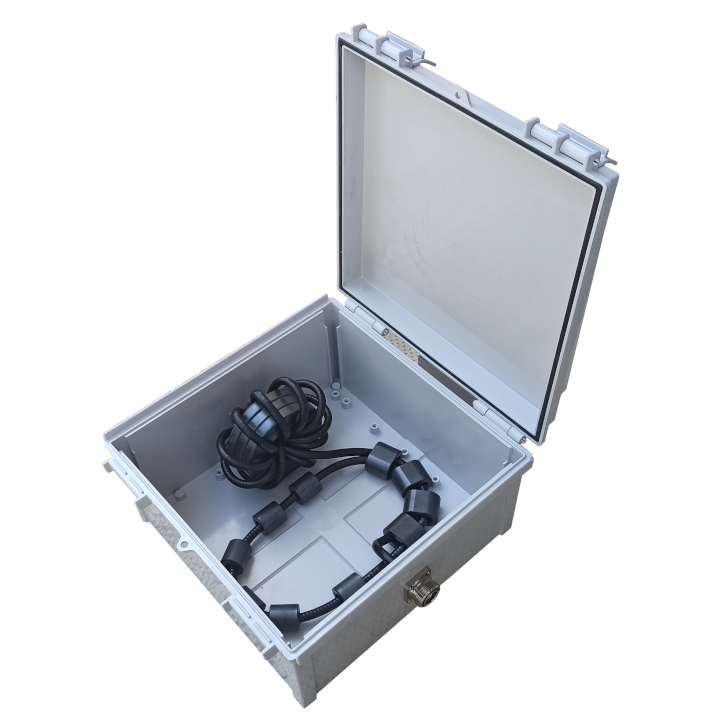

Le choke balun va y remédier et permettre l’atténuation ou la suppression du courant de gaine, et la disparition des effets indésirables . Ce modèle est dimensionné pour un usage avec des puissances élevées. Grâce à l’utilisation de plusieurs tores de ferrite, et d’un enroulement coaxial minimal, la suppression du courant de gaine est effective dès les fréquence basses, sans générer de composante selfique importante (cas des choke balun à air)
Caractéristiques :
-
Impédance : 50 Ohms
-
Bandes d’utilisation : 160m à 10m (1.8 à 30 MHz)
-
Puissance admissible : 10 kW
-
SWR maximum sur la bande HF : 1,1:1
-
Dimensions : 300 x 300 x 160 mm
-
Poids : 4.5 KG
Relevé de mesures de l’atténuation en mode commun :
-
80m : Atténuation -37.2dB
-
40 m : Atténuation -29.5dB
-
20 m : Atténuation – 25.5dB
-
15 m : Atténuation -20.1dB
