Caractéristiques dipôle :
- Fabrication en alliage Aluminium 6060T6
- Tubes Ø30, Ø25 et Ø20 épaisseur 2mm
- Visserie Inox A2
- Platine centrale Alu 5754 (AlMg3) épaisseur 8mm
- Fixation au mât : Brides à mâchoires Ø40/42 mm
- Fréquence d’accord centrale : 18.100 MHz
- ROS : 1.1
- Puissance utilisation : 2 KW
- Impédance 50 OHms
- Gain : 2.2 dBi
- Bande passante (@ROS<1.5) 700 kHz
- Taille : 7.84m
- Rayon de rotation : 3.92m
- Flèche maxi : 0.15m
- Poids 5.6 kg
- Emprise au vent : 0.23 m²

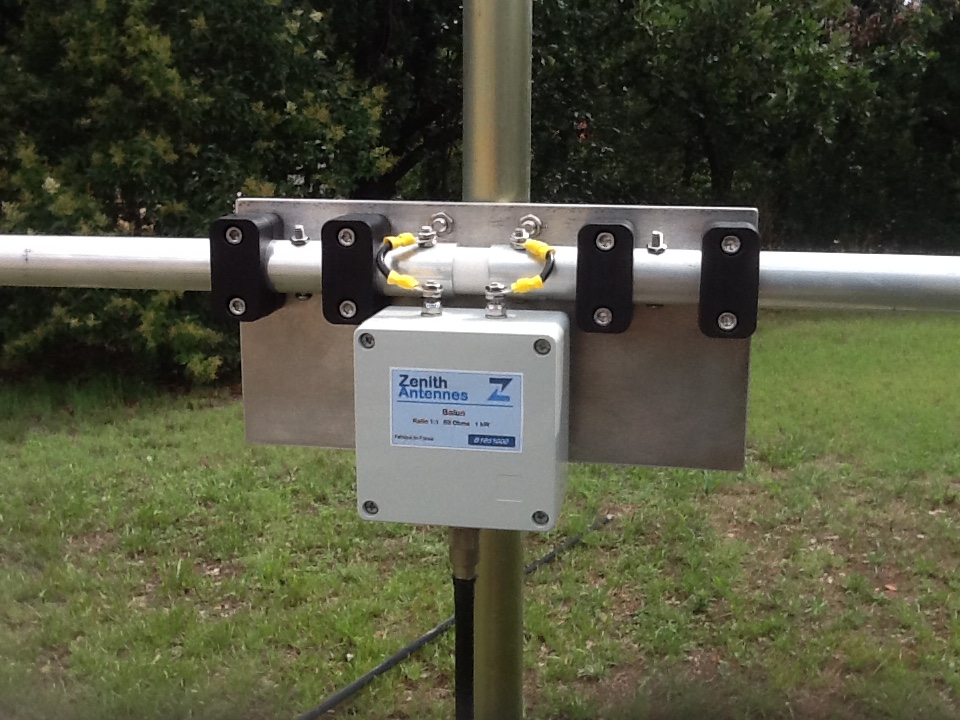

Caratéristiques balun (inclus) :
- Balun transformateur de courant rapport 1:1
- Puissance admissible : 2 kW
- Connectique :UHF (SO239) ou N (sur demande)
- Transformateur : Enroulement coaxial sur tore ferrite
- Coaxial : RG303 hautes performances – Diélectrique PTFE / Âme argentée
- Boitier : IP67 fermeture par vis
- Moulage : Par résine. Protection totale à l’humidité . Excellente résistance mécanique
- Fixation : Sur platine (entretoises et visserie Inox A2 fournies)
- Valve équilibrage de pression en option
Après fabrication, chaque dipôle est entièrement assemblé et testé.
