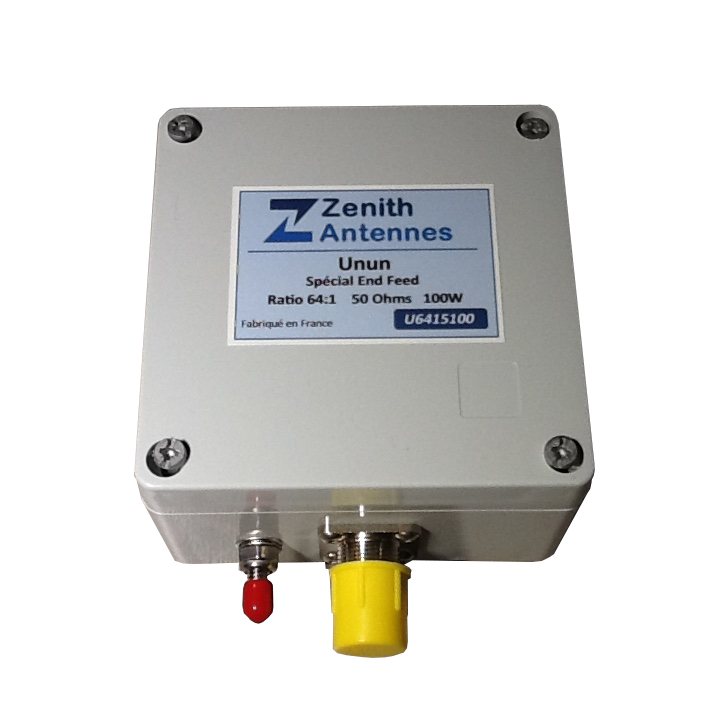

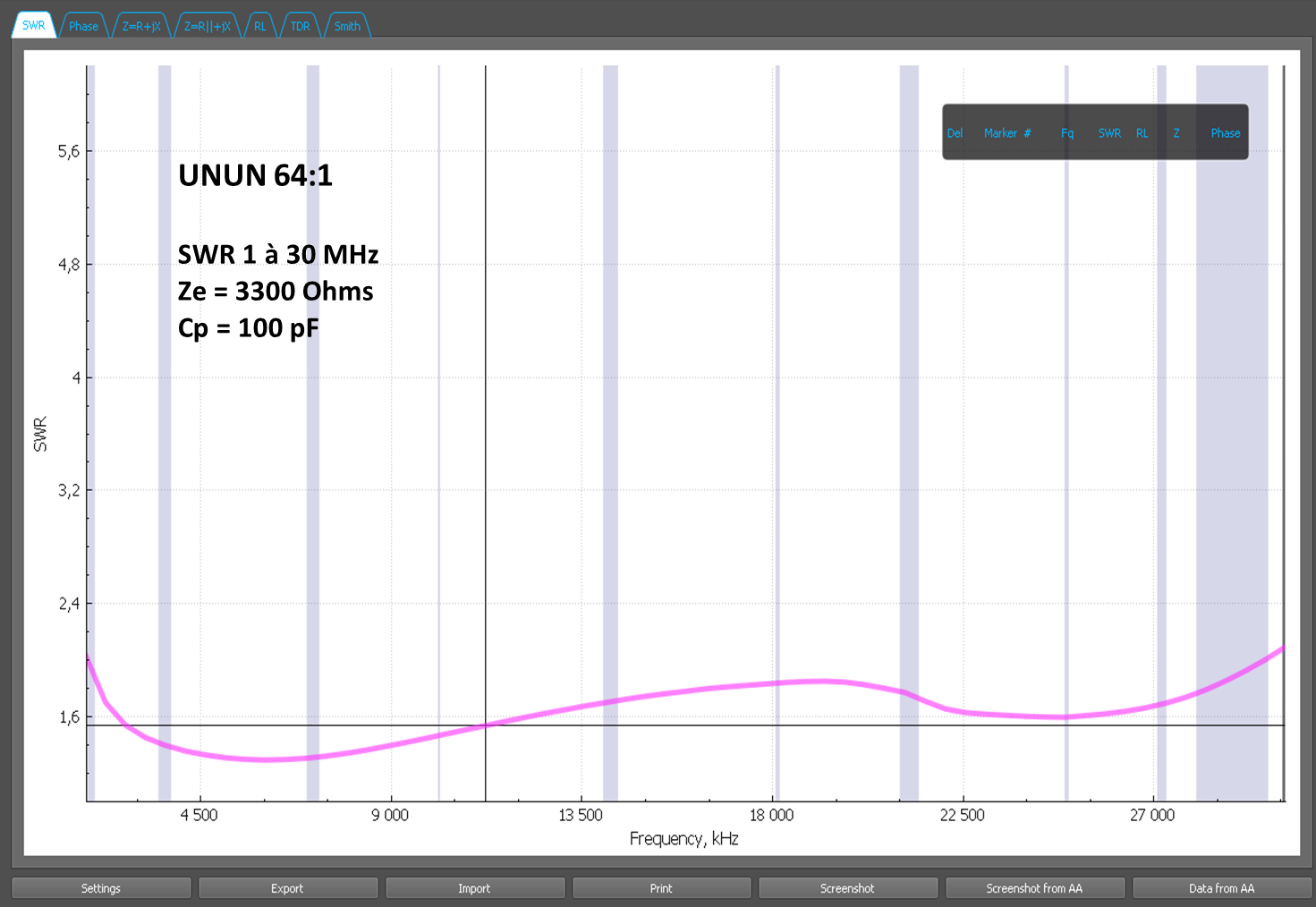

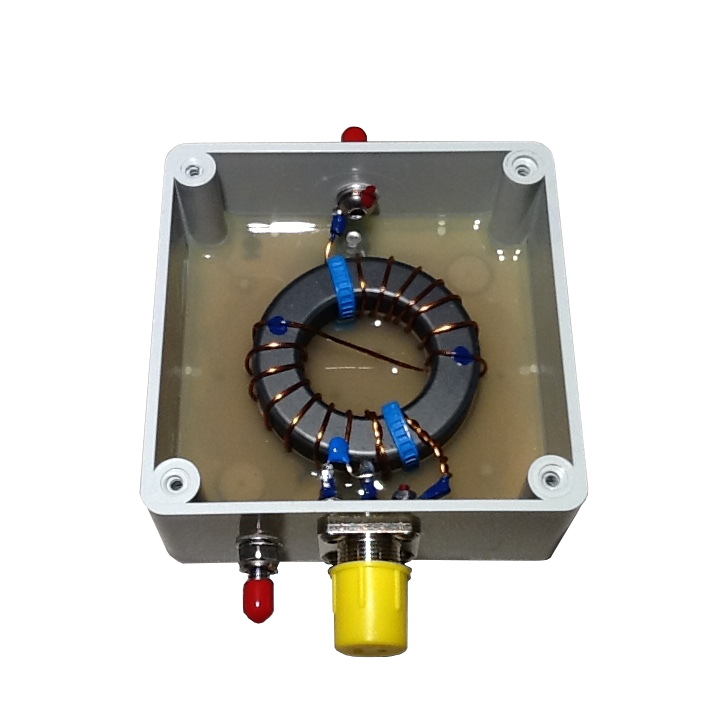

UNUN 64:1 100W 3200Ω / 50Ω

Transformateur d’isolement de rapport  1:1 pour FCP (*)

(*) Fonction : Ce transformateur d’isolement est conçu pour assurer un niveau d’isolement maximal entre le circuit d’entrée et le circuit de sortie (aucun lien électrique entrée/sortie). Ce produit est destiné uniquement à être utilisé pour alimenter un système d’antenne avec contrepoids replié (FCP), conçu par K2AV. Pour tout complément d’information consultez les liens de documentation :

• Site K2AV
• Article sur le FCP

  Produit fabriqué en France par Zenith Antennes

  Produit fabriqué en France par Zenith Antennes

Choke balun

• Impédance  : 50 Ohms
• Bande de fréquences : 1 à 50 MHz
• Puissance admissible : 8000 W
• Ros maxi : 1,1:1
• Atténuation mini : 23 dB
• Connectique : UHF, N ou 7/16

Choisissez le type de connecteur :

  Produit fabriqué en France par Zenith Antennes

Balun  de rapport  1:2  spécial bandes basses.

• Impédance entrée : 25 Ohms symétrique
• Impédance sortie : 50 Ohms asymétrique
• Connectique de sortie au choix : Vis Inox M6 (écrous et cosses fournis), type UHF(SO-239) ou type N
• Fixation arrière par 2 colliers fournis

Choisissez vos connecteurs :

  Produit fabriqué en France par Zenith Antennes

Choke balun

• Impédance  : 50 Ohms
• Bande de fréquences : 1 à 50 MHz
• 6 Tores
• Ros maxi : 1,1:1
• Atténuation mini : 14 dB
• Connectique : UHF ou  N
• Livré avec protection gaine thermo
• Longueur personnalisable sur demande

Choisissez le type de connecteur :

  Produit fabriqué en France par Zenith Antennes

Balun  de rapport  4:1  3KW

• Impédance entrée : 200 Ohms symétrique
• Impédance sortie : 50 Ohms asymétrique
• Connectique de sortie au choix : Type UHF(SO-239) ou type N
• Fixation arrière par 2 colliers fournis

Choisissez vos connecteurs :

  Produit fabriqué en France par Zenith Antennes

Balun  de rapport  1:1  optimisé bandes basses.

• Choke balun symétriseur de courant
• Impédance entrée : 50 Ohms symétrique
• Impédance sortie : 50 Ohms asymétrique
• Fréquence : 1-50 MHz,  optimisé  bandes 80/60/40 m
• Puissance admissible : 5kW
• Connecteur :  Type N (autre sur demande)
• Prise de terre (sur demande)

  Produit fabriqué en France par Zenith Antennes

Balun  de rapport  2:1

• Impédance entrée : 100 Ohms symétrique
• Impédance sortie : 50 Ohms asymétrique
• Balun symétriseur 1:1 intégré
• SWR < 1.2:1 sur  la bande 2 à 31 MHz
• Applications : Antennes loop
• Connectique de sortie au choix : Type UHF(SO-239) ou type N
• Fixation arrière par 2 colliers fournis

Choisissez vos connecteurs :

  Produit fabriqué en France par Zenith Antennes

Balun  de rapport  4:1  1KW

• Impédance entrée : 200 Ohms symétrique
• Impédance sortie : 50 Ohms asymétrique
• Version nue intégrable
• Idéal boite d’accord

Anneaux en option pour votre balun :

• Anneau en Inox A2 montés sur votre balun

3 Configurations, au choix :

• Montage supérieur pour suspension
• Montage latéral pour tension antenne filaire
• Montage supérieur et latéral

Choisissez le nombre :

  Produit fabriqué en France par Zenith Antennes

Balun  de rapport  4:1

• Impédance entrée : 200 Ohms symétrique
• Impédance sortie : 50 Ohms asymétrique
• Connectique de sortie au choix : Type UHF(SO-239) ou type N
• Fixation arrière par 2 colliers fournis

Choisissez vos connecteurs :
